行业案例

Industry Case

南宁市容灾中心

同城双活解决方案

项目概况

南宁市容灾中心项目由南宁市发改委建设,同城灾备中心与生产中心构建跨机房的双活数据中心,在同城灾备中心部署一套与本地生产中心近似一致的业务系统,用于在本地服务器或存储中断服务后,由同城灾备中心接管部分重要业务系统。在《南宁市电子政务工程实施方案》(2015)中对同城灾备中心与生产中心的距离要求为“在五象新区或其他选址建设南宁市同城数据灾备中心”,结合该要求,同城灾备中心距离生产中心直线距离应大于5公里。


面临挑战

南宁市容灾中心生产机房配备了华为虚拟化服务器和x86物理服务器,通过光纤交换机连接1台宏杉MS7000磁盘阵列,原有环境单台磁盘阵列单点故障隐患明显。多台x86服务器的本地存储未做任何数据保护措施。无法满足RPO与RTO需求。同时,原有机房未做灾难恢复措施。

同城灾备中心要能实现生产中心关键业务系统双活,数据备份。根据《信息安全技术信息系统灾难恢复规范(GB/T20988-2007)》的要求,同城灾备中心灾难恢复能力等级定为6级,即数据零丢失和远程集群支持。

用户需要一套完整的灾备解决方案,建立较为完善有效的在线容灾系统,同时拥有扩展容灾的可行性,在实现高RPO与RTO需求的同时,建立更完备的整体灾难恢复机制。


解决方案

针对上述用户需求,信核提供了存储网关1+1同城双活解决方案。

本地生产机房新增1台信核Tigler SC8230存储网关,接入原有存储系统,利用原有光纤交换机构成冗余网络。

容灾机房新增1台信核Tigler SC8230存储网关,作为容灾管理节点,接入容灾系统。新增1台华三CF8840磁盘阵列,作为灾备存储。新增两台华三CN3300B光纤交换机搭建存储冗余网络。新增一套华为虚拟化软件实现应用双活。

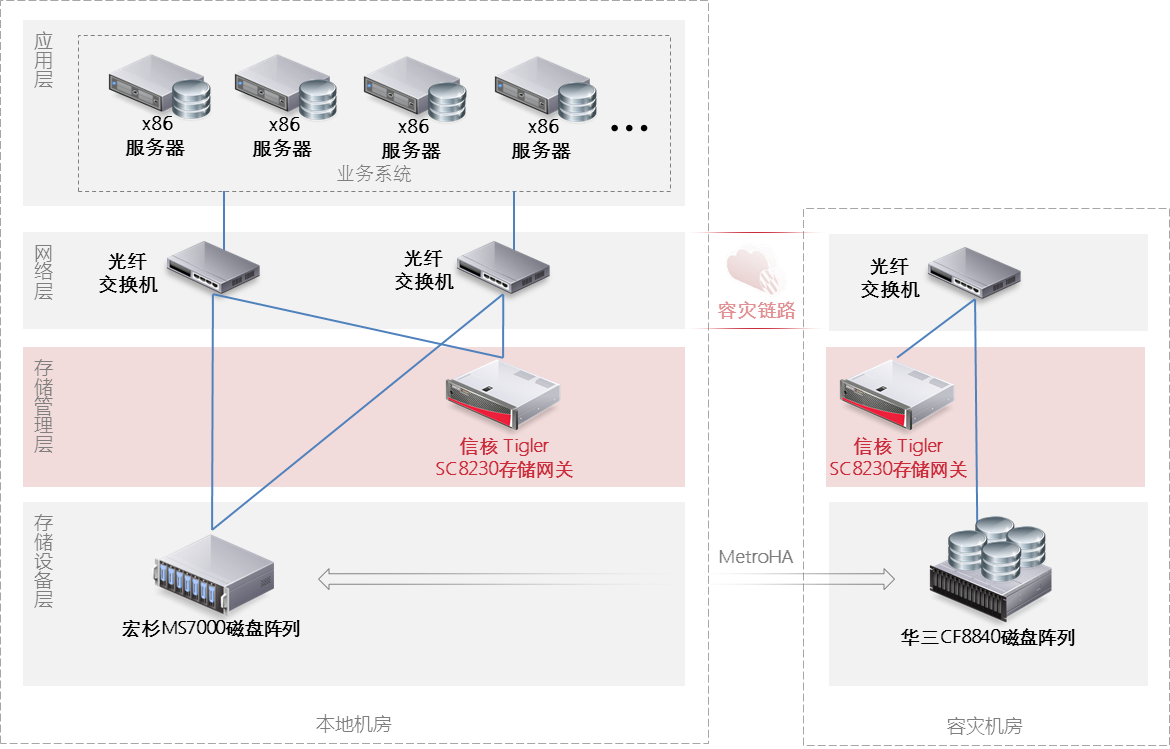

总体建设拓扑图



用户获益

故障自动切换,保障业务时刻在线,RPO、RTO满足要求
存储系统故障自动识别,存储服务静默切换,保证前端应用持续运行不受影响,有效避免存储设备故障导致的业务中断。同时网关集群架构消除了存储管理节点的单点故障,高度保证业务连续。
解决管理难题,存储利用率大大提升
存储利用率提高40%,同时简化了存储管理工作,获得存储利用高附加值。
节约系统未来扩展成本
存储网关可同时管理FC、SAS、iSCSI等各类型号、品牌磁盘阵列设备,实现灵活扩容,可在线将存储设备融入现有存储环境中,业务不中断的同时还避免了数据迁移所造成的不必要的风险,同时精简配置(Thin Provisioning),提前解决前端存储容量发展需求,免去存储扩容的后顾之忧,节约扩充成本。
